4-72、4-79离心风机

4-72(79)离心风机

机号:：2.8#-6# 风量:565-15455m3/h 风压:176-3334pa
特点：采用A式直联传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作
应用：各类大中型工厂和高级民用建筑.大型场馆

4-72(79)离心风机

机号：6#-12# 风量:4420-48800m3/h 风压:317-2118pa
特点：采用E式皮带传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作
应用：各类大中型工厂和高级民用建筑.大型场馆

风机型式及传动型式(亦适用于9-19、C6-48及其它离心风机)

风机分左旋和右旋两种型式，从电机(皮带轮)侧正视，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动,
B、C、E式为皮带传动，D、F式为联轴器传动。

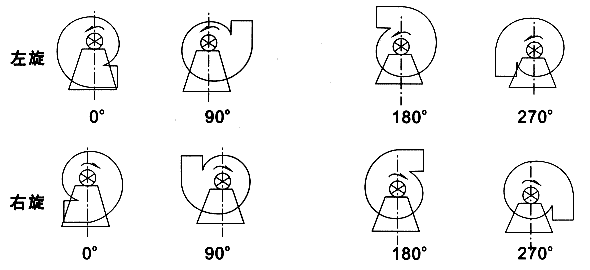

4-72、4-79型离心风机的风口位置示意图

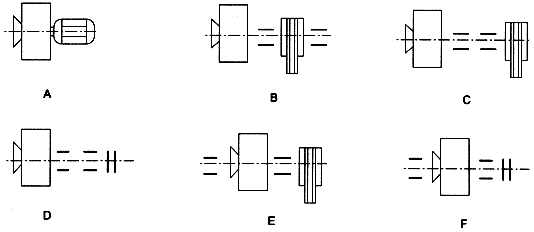

4-72、4-79型离心风机六种传动方式置示意图

4-72型性能参数表

4-79型性能参数表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
2.8A	2900	1131 1310 1480 1659 1828 2007 2177 2356	994 966 933 887 835 770 702 606	1.5
2.8A	1450	565 655 740 829 914 1003 1088 1178	248 241 233 221 208 192 175 151	0.55
3.2A	2900	1688 1955 2209 2476 2729 2996 3250 3517	1300 1263 1220 1160 1091 1006 918 792	2.2
3.2A	1450	884 978 1104 1238 1365 1498 1625 1758	324 315 304 289 272 251 229 198	1.1
3.6A	2900	2664 3045 3405 3786 4146 4527 4887 5268	1578 1531 1481 1419 1343 1256 1144 989	3
3.6A	1450	1332 1522 1706 1893 2073 2263 2444 2634	393 381 369 353 335 313 285 247	1.1
4A	2900	4012 4506 4973 5468 5962 6457 6924 7419	2014 1969 1915 1830 1723 1606 1459 1320	5.5

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
3A	2900	1970 2180 2430 2670 2900 3130 3480 3830	1196 1167 1157 1117 1068 1039 892 725	1.5
3A	1450	990 1100 1220 1340 1450 1560 1740 1910	304 294 284 274 265 255 225 176	0.75
3.5A	2900	3120 3460 3860 4240 4600 4960 5520 6070	1627 1588 1568 1509 1460 1421 1205 980	3
3.5A	1450	1560 1750 1930 2120 2300 2480 2760 3040	412 402 392 382 363 353 304 245	1.1
4A	2900	4670 5220 5760 6310 6860 7410 8240 9080	2316 2078 2048 1980 1901 1852 1578 1274	5.5
4A	1450	2330 2610 2880 3160 3430 3710 4120 4540	529 519 510 490 480 461 392 323	1.1
4.5A	2900	6640 7440 8200 8990 9790 10550 11720 12920	2696 2626 2598 2510 2412 2343 2000 1618	11

4-72型性能参数表-续表

4-79型性能参数表-续表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
4A	1450	2006 2253 2487 2734 2981 3228 3462 3709	501 490 476 455 429 400 363 329	1.1
4.5A	2900	5712 6416 7081 7785 8489 9194 9859 10562	2554 2497 2428 2320 2184 2036 1849 1673	7.5
4.5A	1450	2856 3208 3540 3893 4245 4597 4929 5281	634 620 603 577 543 506 460 416	1.1
5A	2900	7728 8855 9928 11054 12128 13255 14328 15455	3187 3145 3074 1962 2792 2567 2335 2019	15
5A	1450	3864 4427 4964 5527 6064 6628 7164 7728	790 780 762 735 693 637 580 502	2.2
6C	1450	6677 7650 8578 9551 10476 11452 12379 13353	1139 1124 1099 1059 999 919 836 724	4
6C	960	4420 5065 5679 6324 6938 7582 8196 8841	498 492 481 463 437 402 366 317	1.5

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
4.5A	1450	3320 3720 4110 4510 4890 5270 5860 6450	676 657 647 627 598 588 500 402	1.5
5A	2900	9100 10200 11250 12350 13410 14480 16100 17720	3334 3255 3216 3099 2981 2902 2471 2000	15
5A	1450	4560 5100 5630 6180 6710 7240 8050 8860	833 813 804 774 745 725 617 500	2.2
6A	1450	4890 8820 9740 10700 11600 12520 13920 15320	1196 1176 1157 1117 1068 1039 892 706	5.5
6A	960	5230 5840 6420 7080 7680 8290 9220 10100	529 519 509 490 470 451 402 313	1.5
7C	1250	10820 12120 13340 14650 15850 17150 19160 20850	1206 1186 1167 1127 1078 1049 902 715	7.5
7C	1120	9650 10830 11950 13100 14200 15350 17200 18800	970 951 931 902 863 843 725 549	5.5

4-72型性能参数表-续表

4-79型性能参数表-续表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
6C	1800	8288 9497 10648 11856 13008 14216 15367 16576	1760 1736 1697 1635 1543 1418 1291 1116	7.5
	1600	7667 8442 9465 10539 11562 12637 14734	1389 1370 1339 1291 1217 1119 1019 881	5.5
	1250	5756 6595 7395 8234 9033 9873 10672 11511	846 835 816 786 742 682 621 537	3
	1120	5157 5909 6626 7379 8094 8846 9562 10134	679 670 655 631 595 547 498 431	2.2
	1000	4605 5276 5916 6587 7227 7898 8538 9209	541 534 522 503 474 436 397 344	2.2
8C	1800	19646 22511 25240	3143 3101 3032	30
	1800	28105 30834 33699 36427	2920 2754 2531 2303	37
	1600	17463 20010 22435	2478 2445 2390	22
	1600	24982 27408 29954 32380	2303 2171 1996 1816	30
	1250	13643 15633 17527 19517 21412 23402 25297	1507 1487 1454 1401 1321 1215 1106	11

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
7C	1000	8650 9660 10660 11700 12700 13700 15300 16800	774 755 745 715 685 666 578 460	4
	900	7780 8690 9600 10500 11400 12300 13800 15100	627 608 598 578 558 539 470 372	3
	800	6920 7730 8400 9260 10160 10970 12240 12440	500 480 470 460 441 421 372 294	2.2
8C	1600	21500 24000 26500 29200 31600 34200 38100 41700	2490 2451 2422 2334 2235 2177 1873 1480	30
	1270	17100 19100 21050 23200 25100 27100 30200 33100	1569 1549 1529 1471 1412 1372 1176 931	15
	1120	15050 16800 18550 20400 22100 23900 26700 29200	1225 1206 1186 1147 1098 1068 921 725	11
	1000	13450 15000 16550 18500 19750 21400 23800 26050	970 961 951 912 872 853 735 578	7.5
	900	12100 13500 14900 16650 17800 19250 21400 23500	784 774 764 735 706 686 598 470	5.5

4-72型性能参数表-续表

4-79型性能参数表-续表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
8C	1120	12224 14007 15705 17487	1209 1193 1166 1124	7.5
	1120	19185 20968 22666	1060 975 887	11
	1000	10914 12506 14022 15164	963 950 929 895	5.5
	1000	17310 18721 20237	844 777 707	7.5
	900	9823 11255 12620	779 769 752	4
	900	14052 15417 16849 18213	725 683 629 572	5.5
10C	1120	31237 34006 36775 39146 41451 43722	1902 1877 1801 1714 1618 1505	30
	1000	27890 30363 32835 34952 37010 39039	1514 1494 1434 1364 1288 1199	18.5
	900	25101 17326 29551 31457 33309 35134	1225 1209 1161 1104 1042 970	15
	800	22312 24290 26268 27961 29608 31230	967 954 916 872 823 766	11

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
8C	800	10760 12000 13250 14800 15800 17130 19050 20850	617 612 608 578 558 549 470 353	4
8C	710	9520 10660 11750 13140 14030 15000 16900 18800	490 470 465 460 441 431 372 294	3
10C	1170	34600 39900 45000 50300 53700 57100	2118 2079 1941 1804 1618 1441	37
	1000	29600 34100 38400 42900 45900 48800	1539 1510 1412 1314 1176 1049	22
	940	27850 32050 36100 40300 43200 45900	1363 1333 1255 1167 1049 931	18.5
	830	24550 28300 31850 35600 38100 40500	1059 1039 970 902 813 725	15
	740	21900 25200 28400 31800 34000 36100	843 823 774 715 647 578	11

4-72型性能参数表-续表

4-79型性能参数表-续表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
10C	710	19802 21557 23313 24816 26277 27717	761 751 721 686 648 603	7.5
10C	630	17571 19128 20686 22019 23316 24594	599 591 568 540 510 475	5.5
12C	1000	48195 53467 56739	2185 2156 2070	45
	1000	60397 63953 67457	1969 1856 1729	55
	900	43375 47220 51065 54357 57557 60712	1767 1744 1674 1593 1504 1399	37
	800	38556 41973 45391	1395 1376 1321	22
	800	48317 51162 53966	1257 1187 1104	30
	710	34218 37251 40284 42882 45406 47895	1097 1083 1040 989 934 869	18.5
	630	30362 33054 35745 38050 40290 42498	863 852 818 778 735 684	15
	560	26989 29381	682 673	7.5
	560	31774 33822 35812 37776	646 615 580 540	11

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
10C	660	19500 22500 25300 28300 30300 32200	666 657 617 568 509 460	7.5
12C	940	48200 55400 62400 69600 74600 79300	1951 1922 1794 1676 1490 1333	55
	830	42500 48900 55200 61500 65900 70100	1529 1500 1402 1304 1167 1039	37
	740	37900 43600 49200 54800 58700 62400	1216 1196 1108 1039 931 823	22
	660	33800 38900 43800 48900 52400 55700	961 951 882 823 735 657	18.5
	580	29700 34200 38500 43000 46100 48900	755 745 686 637 568 509	11
	520	26650 30650 34500 38550 41300 43900	603 598 549 509 451 402	7.5

4-72、4-79系列风机外形尺寸

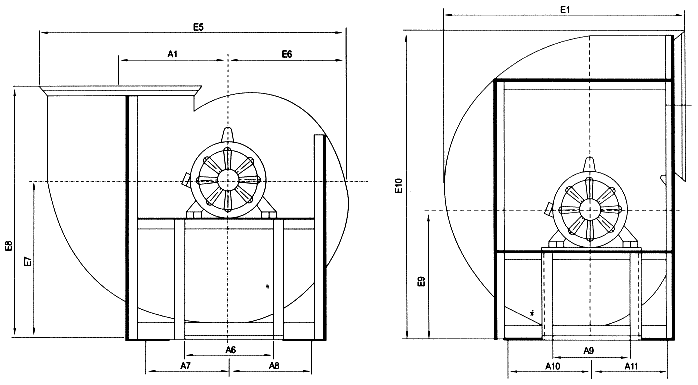

(一)、4-72、4-79系列2.8A-6A离心风机外形图

(二)、4-72、4-79系列6C-12A离心风机外形图

(三)、4-72系列2.8A-6A离心风机外形尺寸表

机号

进风口尺寸

出风口尺寸

n-Φ1

n1×d1

n2×d2

n-Φ2

2.8A

Φ280

Φ305

Φ330

8-Φ8.5

202

234

262

228

258

288

3×78

3×96

12-Φ10

3.2A

Φ320

Φ350

Φ380

10-Φ9.5

230

258

290

260

292

320

3×86

4×73

14-Φ10

3.6A

Φ360

Φ390

Φ420

10-Φ9.5

258

300

338

292

332

372

4×75

4×86

16-Φ10

Φ400

Φ430

Φ460

10-Φ9.5

286

324

366

324

364

404

4×81

4×91

16-Φ10

4.5A

Φ450

Φ480

Φ510

10-Φ9.5

315

356

395

360

400

440

4×89

5×80

18-Φ10

Φ500

Φ540

Φ580

12-Φ9.5

350

400

430

400

450

480

4×100

5×90

18-Φ10

Φ600

Φ640

Φ680

12-Φ8.5

426

475

526

484

534

584

5×95

6×89

22-Φ10

机号	电机型号	安装尺寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
2.8A	Y802-2	232	199	196	100	125	177	225	125	165	145	125	180	160
3.2A	Y90S-2	270	160	226	114	140	190	200	140	200	160	140	190	190
	Y712-4
3.6A	Y100L-2	298	160	258	128	140	217	217	140	200	200	140	217	217
	Y802-4		150
4A	Y132S-2	336	230	282	143	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5A	Y132S-2	365	240	319	160	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5A	Y160M-4	400	355	353	177	270	293	293	270	270	270	270	293	293
	Y90L-4		180			150			150			150
6A	Y112M-4	470	185	423	213	195	375	405	195	395	335	195	405	375
	Y100L-6		178			155			155			245

机号	电机型号	安装尺寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
2.8A	Y802-2	496	274	355	587	574	232	290	512	250	592	482	6-Φ10
3.2A	Y90S-2	554	314	405	671	652	266	330	570	282	668	534	6-Φ12
	Y712-4
3.6A	Y100L-2	638	352	460	762	742	304	360	658	313	752	590	6-Φ12
	Y802-4											565
4A	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12
	Y802-4											602
4.5A	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12
	Y90S-4											942
5A	Y160M-4	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14
	Y90L-4											746
6A	Y112M-4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14
	Y100L-6											824

(四)、4-72系列6C-12C离心风机外形尺寸表

机号	进风口尺寸		出风口尺寸									H1	H2	H3
机号	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ1	n1×d1	n2×d2	H1	H2	H3
6C	Φ600	Φ640	426	475	526	484	534	584	11-Φ12.5	5×95	6×89	830	680	580
8C	Φ800	Φ840	560	610	660	640	690	740	22-Φ12.5	5×122	6×115	1040	880	760
10C	Φ1000	Φ1050	710	762	810	808	858	908	21-Φ12.5	6×127	6×143	1300	1100	950
12C	Φ1200	Φ1250	850	910	970	968	1032	1088	30-Φ12.5	7×130	8×129	1500	1300	1100

(五)、4-79系列3A-6A离心风机外形尺寸表

机号	进风口尺寸				出风口尺寸
机号	D1	D2	D3	n-Φ1	B1	B2	B3	B4	B5	B6	n1×d1	n2×d2	n-Φ2
3A	Φ300	Φ330	Φ360	8-Φ8.5	216	246	276	244	276	304	3×82	3×92	12-Φ10
3.5A	Φ350	Φ380	Φ410	10-Φ8.5	251	292	331	284	324	364	4×73	4×81	16-Φ10
4A	Φ400	Φ430	Φ460	10-Φ8.5	286	324	366	324	364	404	4×81	4×91	16-Φ10
4.5A	450	480	510	10-Φ8.5	315	356	395	360	400	440	4×89	5×80	18-Φ10
5A	Φ500	Φ540	Φ580	12-Φ8.5	350	400	430	400	450	480	4×100	5×90	18-Φ10
6A	600	640	680	12-Φ8.5	426	475	526	484	534	584	5×95	6×89	22-Φ10

机号	电机型号	安装尺寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
3A	Y802-2	256	140	209	145	125	183	230	125	170	170	125	230	183
	Y701-4
3.5A	Y901-2	291	160	249	173	140	217	217	140	200	200	140	217	217
	Y801-4		150
4A	Y132S-2	336	230	282	199	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5A	Y132S-2	365	240	319	225	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5A	Y160M-4	400	355	353	251	270	293	293	270	270	270	270	293	293
	Y90L-4		180			150			150			150
6A	Y112M-4	470	185	423	291	195	375	405	195	395	335	195	405	375
	Y100L-6		178			155			155			245

机号	电机型号	安装尺寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
3A	Y802-2	527	294	380	628	611	249	310	544	260	623	498	6-Φ10.5
	Y701-4
3.5A	Y901-2	612	344	450	741	721	291	345	638	300	731	583	6-Φ12.5
	Y801-4											558
4A	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12.5
	Y802-4											602
4.5A	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12.5
	Y90S-4											642
5A	Y160M-4	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14.5
	Y90L-4											746
6A	Y112M-4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14.5
	Y100L-6											824

(六)、4-79系列7C-12C离心风机外形尺寸表

机号	进风口尺寸		出风口尺寸									H1	H2	H3
机号	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ2	n1×d1	n2×d2	H1	H2	H3
7C	Φ700	Φ740	498	550	598	566	618	666	22-Φ12.5	5×110	6×103	920	790	680
8C	Φ800	Φ840	560	610	660	640	690	740	22-Φ12.5	5×122	6×115	1040	880	760
10C	Φ1000	Φ1050	710	762	810	808	858	908	24-Φ12.5	6×127	6×143	1300	1100	950
12C	Φ1200	Φ1250	850	910	970	968	1032	1088	30-Φ12.5	7×130	8×129	1500	1300	1100

机号	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	M1	L	W
7C	970	1940	493	252	548	1058	1193	677	840	1412	826	1439	1243	1266	12	2100	1190
8C	1060	2120	562	283	610	1121	1578	168	960	1608	932	1578	1628	1489	12	2300	1270
10C	1250	2500	702	358	780	1385	1674	962	1200	2012	1156	1968	1724	2018	12	2700	1570
12C	1600	3200	842	428	920	1516	2004	1152	1400	2372	1386	2358	2054	2408	12	3400	1700
