9-19、9-26高压离心风机

9-19高压离心风机

机号：4#-6.3# 风量:824-7729 m3/h 风压:3110-9650 Pa
特点：采用A式直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
应用：高压强制通风,如锻冶炉等场合

9-19高压离心风机

机号：7.1#-12.5# 风量:3297-19986 m3/h 全压:3320-12350 Pa
特点：采用D式联轴器直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
应用：高压强制通风,如锻冶炉等场合

一、性能参数表

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
4A	2900	824 1017 1209	3660 3750 3720	2.2
4A	2900	1401 1594 1786 1978	3610 3470 3290 3110	3
4.5A	2900	1174 1448 1721 1995	4690 4800 4760 4630	4
4.5A	2900	2269 2543 2817	4450 4250 4040	5.5
5A	2900	1610 1986 2361 2737	5850 5980 5940 5770	7.5
5A	2900	3113 3488 3864	5580 5330 5080	11
5.6A	2900	2262 2790 3317	7420 7560 7520	11
5.6A	2900	3845 4373 4901 5429	7320 7080 6790 6500	15
6.3A	2900	3221 3972 4723	9480 9650 9590	18.5
6.3A	2900	5475 6226 6978 7729	9360 9080 8720 8370	30
7.1D	2900	4610 5685 6761	12140 12350 12280	37
7.1D	2900	7837 8912 9988 11064	12000 11660 11230 10810	45

机号	转速 (rpm)	风量 (m³/h)	全压 (Pa)	功率 (kW)
8D	1450	3297 4067 4836	3790 3860 3840	7.5
8D	1450	5605 6375 7144 7913	3740 3620 3470 3320	11
9D	1450	4695 5790 6886	4840 4930 4910	15
9D	1450	7981 9076 10172 11267	4790 4640 4470 4280	18.5
10D	1450	6440 7943 9445 10948 12451	6020 6130 6090 5950 5780	30
10D	1450	13953 15456	5570 5360	37
11.2D	960	5990 7288 8786 10183 11581	3290 3350 3330 3250 3150	15
11.2D	960	12979 14376	3030 2910	18.5
12.5D	960	8327 10271 12214	4120 4200 4170	22
12.5D	960	14157 16100 18043 19986	4080 3960 3820 3670	37

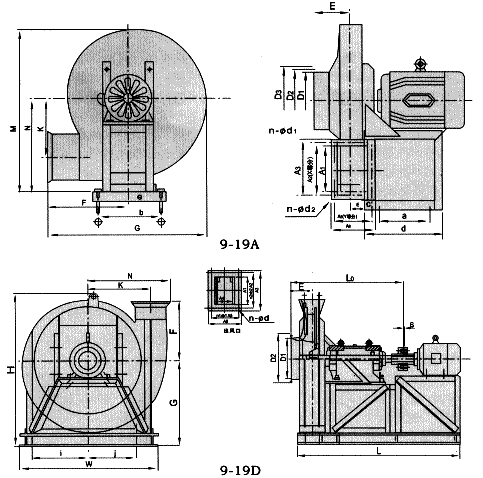

二、9-19系列风机外形尺寸

机号	D1	D2	D3	n1-Φd1	A1	A2	A3	A4	A5	A6	X	Y	n2-Φd2
4A	180	220	250	8-7	128	174	214	92	138	178	3	2	10-7
4.5A	200	250	280	8-7	144	198	230	104	152	192	3	2	10-7
5A	224	265	305	8-7	160	206	246	115	160	202	3	2	10-7
5.6A	250	308	348	8-10	179	225	265	129	174	215	3	2	10-7
6.3A	280	335	375	8-10	202	246	288	145	189	231	3	2	10-7

机号	E	F	G	K	M	N	a	b	c	d	e	f
4A	108	361	692	286	715	420	200	350	50	300	385	35
4.5A	120	344	716	322	782	450	240	390	50	340	430	39
5A	126	376	788	258	868	500	340	450	50	440	495	43
5.6A	140	415	874	401	962	550	350	480	50	450	534	48
6.3A	157	461	975	451	1085	620	450	570	60	570	626	55

机号	D1	D2	A1	A2	A3	A4	A5	A6	n-Φd	n₁×b₁	n₂×b₂
7.1D	315	395	227	272	313	163	218	248	14-10	3×68	4×68
8D	355	436	256	312	342	184	244	294	14-10	3×76	4×74
9D	400	506	288	348	398	207	263	313	18-10	4×63	5×66
10D	450	550	320	386	426	230	300	340	18-10	1×69	5×72
11.2D	500	620	359	420	484	258	328	388	18-12	4×79	5×83
12.5D	560	680	400	456	489	288	344	380	20-12	4×86	6×76
